1.产品简介

小区产流过程观测仪是我公司在充分吸纳借鉴当前测量坡面径流流量的技术基础上，根据国内水土保持二期监测的实际需求，自主研制开发的一种自动监测记录径流小区流量过程的新型设备。主要应用于监测记录特定小流域产流量、野外径流小区流量产生过程。

（1）此套设备适用于水土保持径流场地表径流监测。

（2）安装此设备前，需要由设备使用方建设径流场。如已建成径流场及集水池，可直接安装，但必须保证出水口与地面有50公分的落差。

2.技术参数

测量范围：0.018~17000毫升/s；

测量误差：3米变幅范围内，累计误差绝对值≤2厘米；

时间误差：3分钟/月；

分 辨 率：1毫米，水位变化率：≤50厘米/分钟；

取数方式：计算机取数通讯方式：就地下载（GPRS通讯）；

显示方式： 单行数码管字符显示电压值、总流量；

电压范围： DC 11-15V；

流量显示范围：0-9.999999立方米

工作环境： 相对湿度≤90% （30℃～50℃）

工作温度 ：-30℃～40℃ 7

供电方式：12V7AH蓄电池，连续工作15天

存储容量：64KB，可以存储60000组数据通信数据处理。

（1）存储、查看、合并分期文件。

（2）数据转换为Excel数据文件格式

3.安装事项

1、安装集流箱，不锈钢箱体需紧靠进水口，进水口PVC管需与墙齐平，如PVC管过长，需锯掉探出部分。固定时一定要紧靠墙，安装一定要水平。

2、（1）保证超声波传感器探头垂直于机箱底部，依次接超声波传感器，水位探针，电瓶线后（注意电瓶线极性不能接反，接反后会烧保险），同时按流量和电压键直到观集仪显示屏显示0松手，此时超声波传感器屏亮起，记下显示屏上的数据，例如0.378,重复按A键找到bad项，按B键移位，和C键数据加，调整此数为0.378+0.010即为0.388，再长按A键直到探头屏显示为PASS，此时显示屏数据应该显示为0.010,如果有稍小的偏差，可上下调整超声波探头上的螺圈，使数据显示为0.010。设置完成后按流量或者电压键退出。

（2）测试：将水位探针与机箱短路5秒以上（如果有水最好倒水测试），这时超声波显示屏亮起，约13秒后超声波显示屏关，即说明安装正确。如果超声波屏一直亮说明有问题，请检查超声波探针接线是否正确。

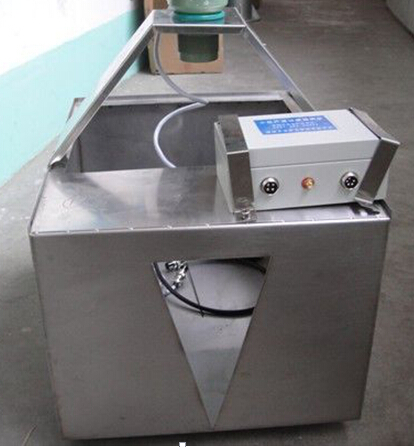

4.产品图片
