1.产品简介

本系列旋桨式流速仪为江河水文测验中流速测量常规通用型仪器，用以测定江河、湖泊、水库、渠道等过水断面中预定测点时段平均流速。

本仪器执行并符合GB/T11826-2002《转子式流速仪》等技术标准。

2.主要技术指标

(1)旋桨结构：       一对左螺旋曲面叶片，桨柱和导流帽组成，PC塑料

(2)旋桨回转直径D：  125mm

(3)旋桨水力螺距b：  200mm

(4)仪器起转速V0：  0.03m/s

(5)检定曲线临界速Vk： 约0.13m/s（直线公式起点）

(6)流速测量范围V： 0.05～8m/s（实验检定Vmax=15m/s）

(7)信号部件结构： 磁钢—干簧管电子开关

(8)每一信号转数： 20转

(9)检定曲线误差： V≥ Vk时，全线均方差M≤±1.5%；

V<Vk时，平均相对误差E<±3%

(10)开关触点容量： 电流≤120mA，电压≤24V

(11)干簧管工作寿命： 700万次

(12)仪器连续工作时间： 2小时（悬移质含沙量≤ 10kg/m3，流速≤ 5m/s，水深≤ 10m）

(13)仪器工作水流条件

    水深范围： 0.2～50m

    水体水温： 0～40℃

    悬移质含沙量： ≤ 50kg/m3

    盐度： ≤ 2g/l

3.产品特点

（1） 旋转轴动态密封装置性能较好，可有效地减缓轴承油室进水，确保轴承正常工作，在正常工作情况下，轴承每年清洗、加油一次。

（2）可用清水替代汽油，作前级转套式密封装置封液，以及一般零部件洗涤剂，清洗简便。

（3）旋转支承系统轴向工作游隙为免调式结构，随机更换轴承、内隔套等零件，可确保游隙值和仪器灵敏度，装配、维护、检修均十分方便。

（4） 信号部件采用当今先进的磁敏干簧管电子开关，信号质量好，性能稳定，工作可靠，寿命长。

（5）信号部件采用双磁激励结构，动作灵敏、阻力小，性能稳定，工作可靠。

（6） 信号部件的磁敏干簧管安装在油室之外，装卸快捷、简便，通用性好，无须调整。

（7）低速测点计算方法采用低速直线公式，测算简便。

（8）系列产品标准化程度高，仪器部件模块化、通用化好，生产、使用、维护、检修和管理均十分方便。

（9）测量安装方式多样化：测杆固定安装、悬索悬挂转轴自调式安装、水文缆道大铅鱼头部立柱安装。

（10）另备有优化旋桨结构参数的旋桨，斜流响应特性好。

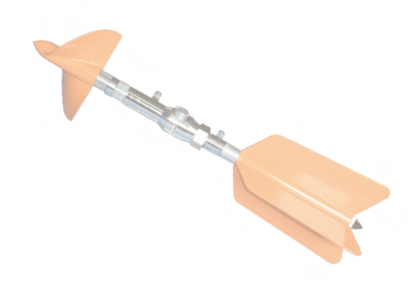

4.产品图片
