1.产品简介

该仪器可与水文巡测车、水文缆道配套使用，能够与国内所有型号流速仪配套使用。适应各种天然河流、人工河渠的常规水文测验和突发性洪涝灾害的应急监测。采用了压缩编码等现代通讯技术，集无线接收、汉字显示、声光指示于一体，具有抗干扰能力强，通讯距离远、性能可靠、操作简单等优点。用于流速流量的采集和整理，具有数据库功能，能够保存每次的测量结果并进行数据整合，采用全新的软件系统，可以将流速成果表直接通过软件打印出来。

2.产品特点

信号无线接收，抗干扰能力强

菜单式汉字界面，显示直观

入水、河底、流速仪信号带有声、光指示

与巡测车配套使用，具有测深功能

内置高容量可充电电池，充满电后，可连续工作30小时

3.系统简介

数字流量测算系统(以下简称测算系统)由潍坊河海水文科技有限公司自主研制。可测量河流的水深及流速。测算系统由硬件和软件两大系统组成。

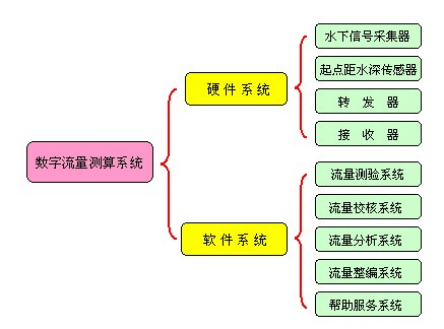

测算系统组成参见下图：

硬件系统由水下信号采集器、起点距/水深传感器、转发器、接收器四部分组成。通过无线方式采集和传输入水、河底、出水、流速、起点距、水深信号。接收器通过微机串口(或USB口)将各种信号传输至软件系统进行进一步的处理。四个部分可根据测验方式和实际情况灵活选配组合。

相关参数：

1.测速精度：0.001m/s

2.测速范围：0.05-5m/s

3.收发有效距离（距缆索）：＜500m

4.测深精度：0.01m

5.测点储存量：99组

6.工作环境：-20℃-50℃

7.※大测量深度：100m

8.电源电压：12V

9.※大测点水深：50m

10.功耗：手持式测算仪休眠功耗400mW,最大功耗1500mW

水下信号器休眠功耗300mW，最大功耗1300mW

11.连续工作时间：手持式测算仪8h

水下信号器12h

软件系统包括流量测验、流量校核、流量分析、流量整编、帮助服务五大子系统。

（1）流量测验系统

本软件为流量测验系统(下称测验系统或测算系统)，主要针对水文测验人员施测流量时应用。

测验系统主要包括参数设置、流量测验、流量计算、数据存取、显示打印、辅助工具等功能模块。在功能上具有以下特点：

1.应用广泛。可用六种方式进行测验，适用于缆道、绞车、悬杆等各种测验方式。

2.垂线复测。在测验过程中可随时复测一条垂线或测点。对于测点施测顺序不加限制。

3.多股水流。对水流股数不加限制，非常适用于桥测或宽浅河道水流分股的情况。

4.随时分析。随时绘制断面、流速、流量等分析图，对测验过程进行分析和指导。

5.缆道模拟。显示缆道及铅鱼移动示意图，协助掌握缆车运行状态。

6.参数记忆。设置参数及测验应用的重要参数均由系统记忆，下次运行时自动调入。

7.输入方便。数据输入完毕确认后，由系统自动判断进入下一个可能的输入点。

8.全面容错。全面控制操作过程，通过友好的提示和导引，防止操作和输入错误。　　

9.灵活存取。可保存原始数据和计算成果，同时可装载已完成的测验数据，维护修改方便。

10.执行规范。计算表及表中数据格式、进舍均按现行水文规范设计，简捷实用。

11.界面友好。全中文汉字图形操作界面，通过人机对话以友好姿态面对用户。

12.应急处理。测量过程中如发生异常问题，可保存测量过程。各种信号可以紧急屏蔽和人工发送。

13.兼容性强。应用最新编程语言研发，适合各种操作系统，对电脑硬件要求较低。

（2）校核系统

流量校核系统(下称校核系统)，主要针对水文测验人员校核已施测流量应用。

校核系统主要包括参数设置、数据输入、流量计算、数据存取、显示打印等功能模块。在功能上具有以下特点：

1.应用广泛。适用于缆道、绞车、悬杆等各种测验方式。

2.垂线修改。在输入过程中可随时修改垂线和测点数据。对于测点输入顺序不加限制。

3.多股水流。对水流股数不加限制，非常适用于桥测或宽浅河道水流分股的情况。

4.流量分析。绘制断面、流速、流量等分析图，对校核流量进行深入分析。

5.参数记忆。设置参数、校核应用的重要参数均由系统记忆，下次运行时自动调入。

6.输入方便。数据输入完毕确认后，由系统自动判断进入下一个可能的输入点。

7.全面容错。全面控制操作过程，通过友好的提示和导引，防止操作和输入错误。　　

8.灵活存取。可保存原始数据和计算成果，同时可装载已完成的校核数据，维护修改方便。

9.执行规范。计算表及表中数据格式、进舍均按现行水文规范设计，简捷实用。

10.界面友好。全中文汉字图形操作界面，通过人机对话以友好姿态面对用户。

11.兼容性强。应用最新编程语言研发，适合各种操作系统，对电脑硬件要求较低。

（3）分析系统

流量分析系统(以下简称分析系统)，主要针对水文测验人员对施测流量进行分析时应用。

分析系统主要包括参数设置、流量装载、流量计算、流量分析、辅助工具等功能模块。在功能上具有以下特点：

1.应用广泛。适用于缆道、绞车、悬杆等各种测验方式及各种型号的流速仪。

2.全面分析。对实测流量和校核流量从断面、流速、Z－Q关系方面进行全面的定性和定量分析。

3.参数记忆。设置参数均由系统记忆，下次运行时自动调入。

4.容错处理。全面控制操作过程，通过友好的提示和导引，防止操作错误。　　

5.界面友好。全中文汉字图形操作界面，通过人机对话以友好姿态面对用户。

6.兼容性强。应用最新编程语言研发，适合各种操作系统，对电脑硬件要求较低。

（4）整编系统

流量整编系统(以下简称整编系统)，主要针对水文测验人员对实测流量成果进行资料整编时应用。

整编系统主要包括参数设置、流量整编、通用整编程序、辅助工具等功能模块。该软件在功能方面最大的特点为：一是与《中国北方片水文资料整编通用软件》完全兼容；二是对实测流量整编资料原始数据文件进行了细致校核，极大减轻了人工资料校核及审查的工作强度。

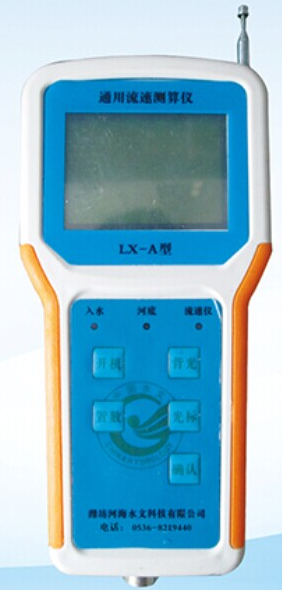

7.产品图片
