1.产品介绍

利用雷达技术进行河流实时监测是近年来国际上出现的一种新方法。侧扫雷达采用非接触式雷达技术，实现对河流表面流场、网格点流速进行连续监测，并提供网络数据服务，通过水位、过流面积、断面表面流速比的数据交互，完成流量数据网络合成，实现全天候、连续自动河流流量监测。可使传统技术难以完成的洪水携带漂浮物、浅滩过水等高难度的流量测验任务变得简单易行。雷达安装在河岸上，天线主轴垂直于河流，大大优于需要迎测的点流速监测技术。仪器定时或接受指令进行表面流场测速，不仅提供断面平均流速，还提供表面流场的二维各网格点流速流向。

传统测流方法可分为三大类：人工测流方法、定点接触式测量、走航式ADCP。这三种方法均有较明显的局限性。人工测量方法主要有船测、桥测、缆道测量和涉水测量。其主要局限性表现为测次少、人力成本高、高洪实测危险。定点接触式测量方法主要有HADCP、VADCP、时差法测流、单点流速传感器等，主要的局限性表现在底沙、树等对仪器的损害、定期清淤、维护成本高、限于固定安装，水位无法实现从低水到高水连续在线跟踪，在洪水期间受漂浮物影响、水体中气泡、泥沙干扰。走航式ADCP主要采用超声波多普勒流量计，其局限性表现在测次少、受漂浮物影响、水体中气泡、泥沙干扰高洪实测危险无法实现在线连续监测。

2.产品参数

技术指标：

探测河面宽度：15m ～ 1000m；

测速范围： 0.025 ～ 20m/s；

测速误差（均方根误差）： ≤ 0.01m/s；

速度分辨力： ≤ 0.01 m/s；

环境适应性：

工作温度：室外 -40℃～50℃；

储存温度：-50℃～60℃；

海拔高度：≤5000m。

安装要求：

天线位置：

水平方向：距水面20m以内；

垂直方向：高出水面5-15m；

朝向河面视角：大于±45°。

环境要求

河宽：※小30m，※大250 ~ 1000m；

流速：2.5cm/s ~ 20m/s；

水深：※小15cm；

水波纹高度：※小2-3cm。

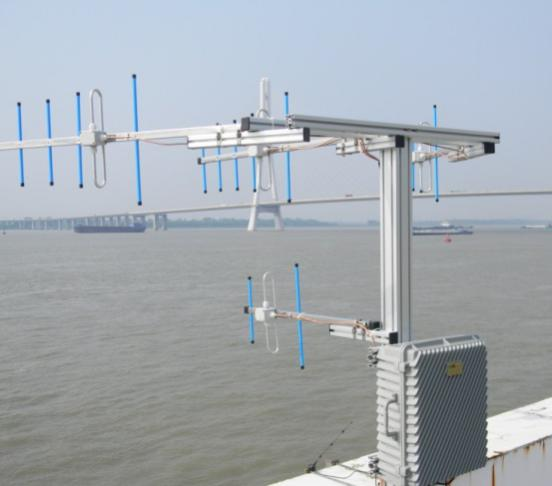

3.产品图片
