1.产品简介

1.1浮子线接线顺序

1 --------------------------------------------------------  黑色

2 --------------------------------------------------------  棕色

3 --------------------------------------------------------  红色

4 --------------------------------------------------------  橙色

5 --------------------------------------------------------  黄色

6 --------------------------------------------------------  绿色

7 --------------------------------------------------------  蓝色

8 --------------------------------------------------------  紫色

9 --------------------------------------------------------  灰色

10--------------------------------------------------------  白色

11--------------------------------------------------------  淡黄色

12--------------------------------------------------------  淡蓝色

13--------------------------------------------------------  粉红色

1-13分别焊接到浮子水位计接线端的1-12,19脚。

1.2485接线端线序说明

红色 ---------------------------------------  电源正

蓝色-----------------------------------------  电源负

白色 ---------------------------------------- RS485—A

绿色 -----------------------------------------RS485—B

1.2通信协议

本转换器通信协议符合MODBUS-RTU协议，通信模式为召测应答模式，本转换器作为从机。

数据字节格式：

波特率固定为9600

起始位      数据位        奇偶校验位    停止位

1           8            无     1

信息帧格式举例：

上位机召测数据指令

01 03 00 00 00 01 84 0A

转换器应答

 01 03 02     XX     XX      XX     XX

 包头数据       数据        CRC校验码

高（二进制）低

上面01,03,02,XX等均为一个字节。数据为两个字节，高位字节在前。

每帧的开头和结尾至少有3.5个字节时间的间隔。CRC的检验内容包括从地址到CRC校验码之前的全部内容。

计算CRC码的步骤为：

1、 预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；

2、 把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；

3、 把寄存器的内容右移一位（朝低位），用0填补最高位，检查最低位；

4、 如果最低位（移出去的那一位）为0：重复第3步（再次移位）如果最低位（移出去的那一位）为1：CRC寄存器与多项式A001（1010 0000 0000 0001）进行异或；

5、 重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；

6、 重复步骤2到步骤5，进行下一个8位数据的处理；

7、 最后得到的CRC寄存器即为CRC码。

8、 将CRC结果放入信息帧时，将高低位交换，低位在前。

2.技术参数

供电电压：             8-18V

工作电流：             16.5mA

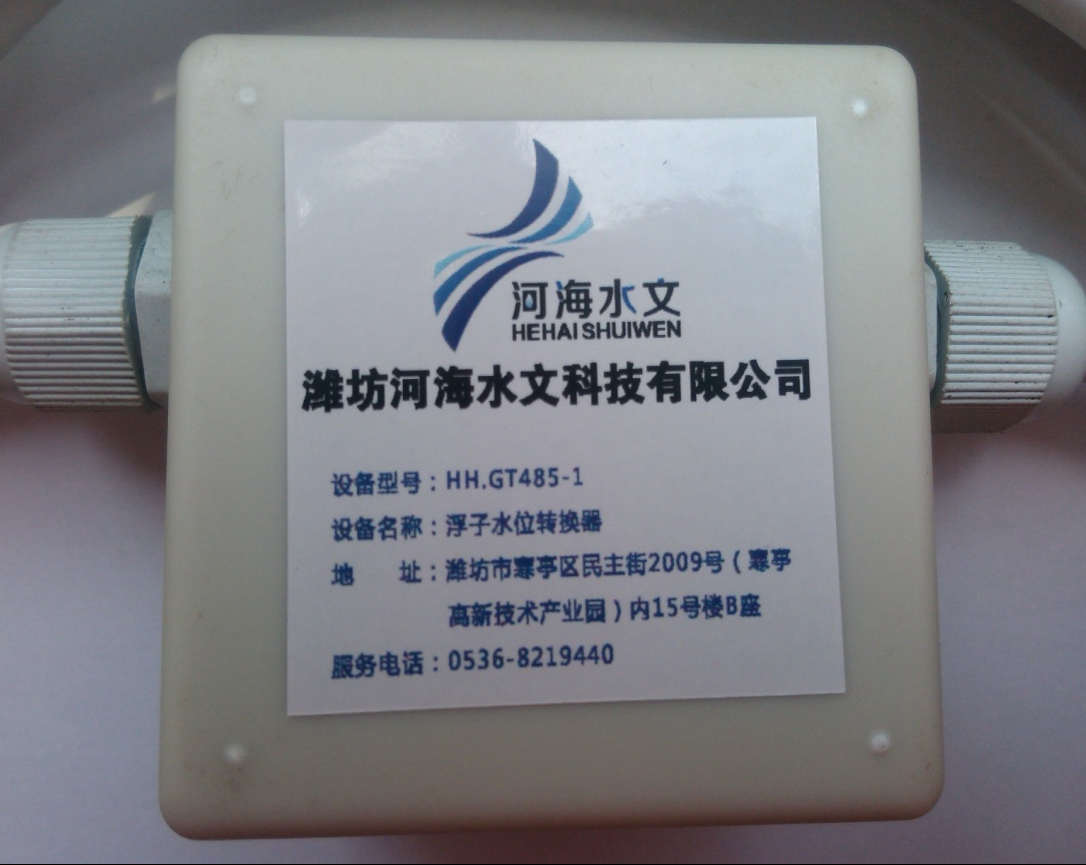

3.产品图片
